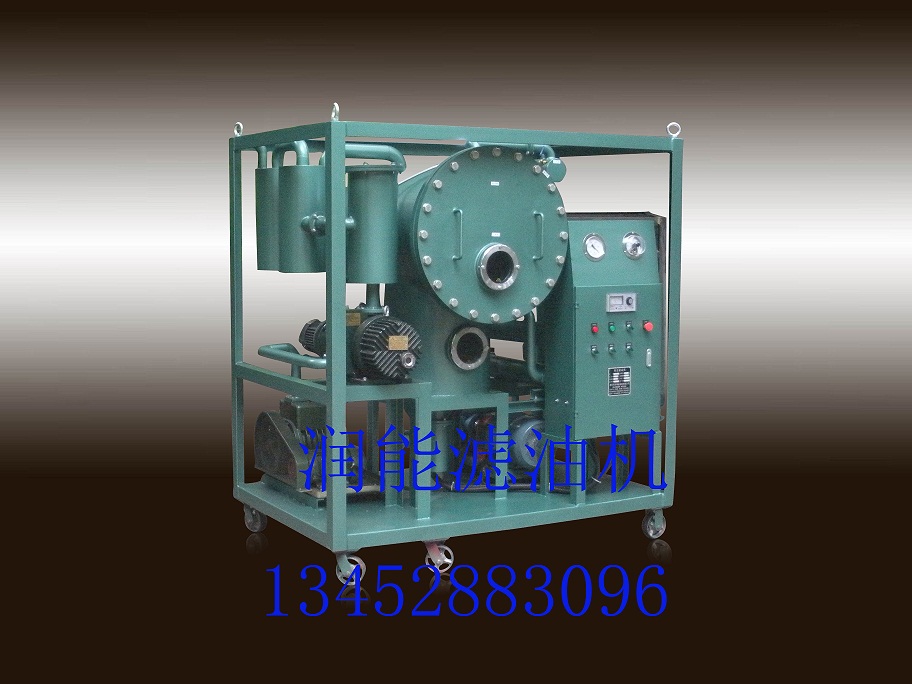

DZL-100A雙級高效變壓器油真空濾油機
一、性能與用途(特別適合110KV、220、500、以上高壓絕緣油)
DZL-100A雙級高效變壓器油真空濾油機能夠快速去除絕緣油中的微量水分、氣體及固態顆粒，迅速提高絕緣油的閃
點和耐壓值等。一次處理能將絕緣油的耐壓值提高35KV以上。主要適用于110KV、220KV、500KV、以上的高壓送
變電設備，也適用于送變電系統的電容器油、互感器油等。
二、原理
水溶解于變壓器油中直到油中的內部壓力平衡為止，如果與平衡壓力有關的壓力、溫度及飽和度等被破壞，變壓器油
或逸出或吸收水分，直到在新的條件下達到新的平衡。DZL-100A雙級高效變壓器油真空濾油機的工作真空在133Pa以
內并將油液霧化為50um以下，從而快速將油中水分降低至3ppm以內。
三、技術特點
■獨創“馮恩·斯普銳”脫氣技術，霧化器倒立放置，油霧化顆粒低于50μm。大幅提高蒸發面積的同
時延長油液脫氣時間。含水量低于50ppm油液一次處理能將油中含水量降至5ppm以下。
■采用高密度加熱器，加熱負荷低至2w/cm2，降低發熱器的表面溫度，杜絕油質裂解老化。
■加熱器采用PID調節技術并設有液位及溫度保護，杜絕發熱器表面瞬時高溫。
■采用“漸密”過濾技術，最高過濾精度為0.5μm，β≥1000，固體顆粒截留率高達99.99%，油液潔凈度最高可達
NAS1638 2級。
■真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
■防泡沫結構脫氣室+雙路電子泡沫監測系統，關鍵元件使用瑞士原裝進口產品，杜絕真空泵噴油。
■完善的保護系統，保障系統安全運行。設有相序、斷錯相、過電壓、欠電壓、電機過載、過濾器阻塞、油路跑油
等故障檢測。
■采用電磁液位檢測及雙電磁閥油位控制系統，精準控制系統油位。
■采用電腦智能控制技術，設有“一鍵操控”功能，無需人工干預。
■采用變壓器油專用輸油泵，輸油穩定、噪音低、壽命長并杜絕產生乙炔。
■可選配熱能回收裝置，加熱效率提高50%以上。
■可選配進出油口切換裝置，無需改變管道即可切換進出油路。
DZL-100A雙級高效變壓器油真空濾油機技術規格表
|
序號 |
項目 |
技術參數、性能介紹 |
|
1 |
流量 |
100L/min6000L/h |
|
2 |
總功率（KW） |
70KW |
|
3 |
工作真空度 |
-0.06～-0.099MPa |
|
4 |
工作油溫 |
10～80℃ |
|
5 |
工作壓力 |
≤0.5MPa |
|
6 |
電源 |
380V/50HZ(三相四線) |
|
7 |
過濾精度 |
≤1μm |
|
8 |
進口管徑 |
Φ40mm |
|
9 |
防護等級 |
儀器儀表防護等級IP65 |
|
8 |
噪音 |
≤78dB |
|
9 |
出口管徑 |
Φ40mm |
|
10 |
連續工作時間 |
≥150h |
|
11 |
平均無故障時間 |
≥5000h |
|
12 |
功能 |
變壓器的脫氣、脫水和過濾。 2在現場進行油處理并對電氣設備進行干燥。 2電氣設備的真空注油。 在不處理絕緣油時，可對變壓器抽真空。 |
|
13 |
處理后油質量指標 |
⑴ 凈化油中含水量： 原油≤50 PPm；凈化油≤2--5PPm（GB/T7600） |
|
⑵ 油中含氣量：≤0.1%(GB/T423) |
||
|
⑶ 過濾精度：≤1μm |
||
|
⑷ 機械雜質：無(GB/T511) |
||
|
⑸ 擊穿電壓原油＞15KV |
||
|
⑹ 凈化油＞擊穿電壓≤70--75kV（球級）（DL/T521）
|
||
|
7、過濾效率≥99.9% |
||
|
14 |
制造標準 |
⑴ 電力部行業標準DL/T521-2004； ⑵ 機械工業部JB/T5285-2001。 |
|
15 |
顏色 |
黃色、果綠色、天藍色、桔紅色、白色、銀灰色。 |
|
16 |
形式 |
P移動式M拖車式F固定式 |
|
17 |
規格 |
標裝混裝進口 |
|
18 |
重量 |
1200KG |
|
19 |
外形尺寸 |
1700mm*130mm*1800mm |
DZL-100A雙級高效變壓器油真空濾油機可選部件
|
序號 |
名稱 |
描述 |
|
1 |
金屬屋 |
防風、防塵、防雨、外形美觀大方。 |
|
2 |
流量計 |
監測出油量 |
|
3 |
分子過濾器 |
降低酸值與介損；酸值（Mgkoh/g）≤0.03 |
|
4 |
人機控制系統 |
全智能控制 |
