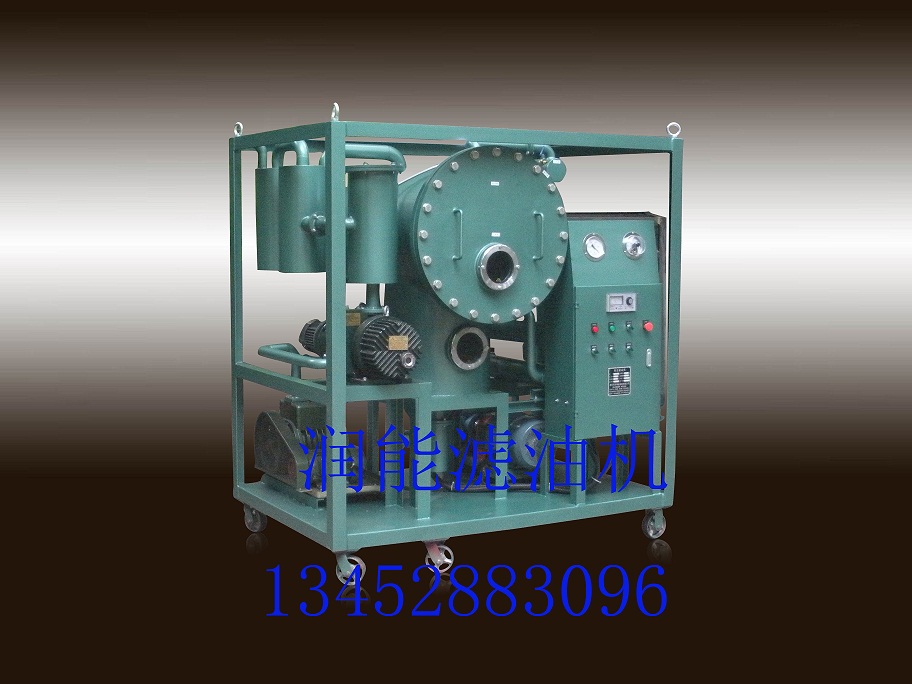

ZJA-150雙級變壓器油濾油機牽手陜西省漢中市漢臺區龍江辦事處河壩村西成高鐵330千伏變電所
用途：
ZJA-150雙級變壓器油真空濾油機 用于電廠、電站、電力公司、變電工業、冶金、石化、機械、交通、鐵路等行業。特別是對110KV以上大型變電站的變壓器現場檢修及高等級的新油、進口油、互感器油、超高壓變壓器油等油品的深度凈化處理。也可用于變壓器的真空注油及干燥。可現場帶電作業。
特點:
●雙級真空大抽速及先進的脫水、脫氣系統，采用大面積立體閃蒸技術，能快速、高效的除去油中的水分、雜質、烴類等有害成分，提高絕緣油的閃點和耐壓強度。
● 能夠滿足安裝或檢修現場對變壓器本體抽真空和真空注油。
● 精密的過濾系統、優質濾芯、多級過濾、逐級加密，能有效去除油中機械雜質，并配置濾芯污染度自動檢測功能。
● 自動恒溫控制系統、自動液位控制系統、自動消泡控制系統、自動壓力保護系統及精良的配置，保證設備高性能運行。
● 在線濾油，可無人運行，運行狀態由指示燈顯示。
● 本機人性化設計，低噪音，操作容易，維護間隔長，低能耗節省運行成本。
● 整機設有連鎖安全保護，排油系統、真空系統與加熱系統連鎖，避免誤操作帶來的不利影響。
●設有濾芯更換指示，濾芯飽和停機裝置。
●設有漏電，過負荷停機裝置，保護電機。
●設有相序、缺相保護功能，突然停機安全控制。
●設有外接對變壓器抽真空系統。
可選模式：
● 根據用戶的需求可選配PLC智能控制，觸摸屏操作，并設動態顯示。
●選配在線式水份檢測儀，選配帶累加功能的流量計。
●選配變頻器，可根據需要選擇流量。
● 整機結構可制作成移動式、固定式、拖車式(半軸或雙軸)， 全封閉式、遮檐式、帆布棚、敞開式。
●可配置成三級高真空濾油機,以獲得更高的工作真空度。
技術參數表：
|
項目 |
參數名稱 |
單位 |
ZJA-30 |
ZJA-50 |
ZJA-100 |
ZJA-150 |
ZJA-200 |
ZJA-300 |
ZJA-500 |
|
設 |
流量 |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
18000 |
30000 |
|
工作真空度 |
MPa |
-0.08—-0.0999 |
|||||||
|
工作壓力 |
MPa |
≤0.5 |
|||||||
|
恒溫控制范圍 |
℃ |
20—80 |
|||||||
|
電源 |
V |
380V/50Hz(或根據用戶需要) |
|||||||
|
工作噪聲 |
dB(A) |
≤65-78 |
|||||||
|
總功率 |
kW |
30+5 |
40+5 |
60+6 |
90+10 |
120+10 |
160+15 |
240+35 |
|
|
進出口管徑 |
mm |
25 |
32 |
40 |
50 |
50 |
65 |
80 |
|
|
設備重量 |
Kg |
600 |
800 |
1000 |
1300 |
1800 |
2100 |
3500 |
|
|
外形尺寸（LxWxH） |
cm |
120x130x160 |
130x135x175 |
154x185x200 |
198x167x215 |
198x167x215 |
204x250x235 |
350x260x250 |
|
|
油處 |
油擊穿電壓 |
KV |
≧70(GB/T507) |
||||||
|
油中含水量 |
PPm |
≤3(GB/T7600) |
|||||||
|
油中含氣量 |
% |
≤0.05(GB/T423) |
|||||||
|
過濾精度 |
μm |
≤3 |
|||||||
|
乙炔 |
% |
0 |
|||||||
※ 設備外形尺寸和設備重量僅供參考，以實物為準。
