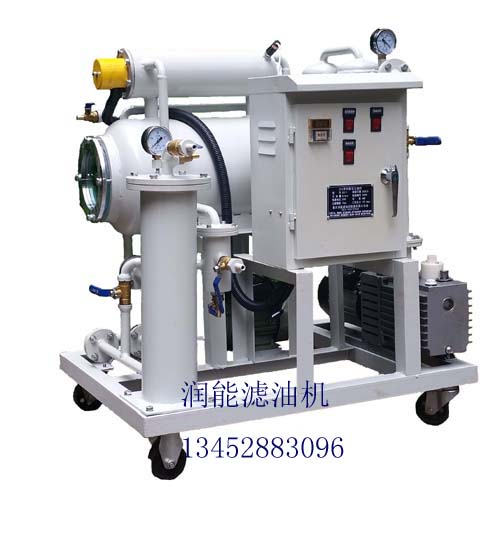

ZJB-5小型真空濾油機牽手福建正能電氣有限公司
ZJB系列單極高效真空濾油機（屬電力工業部定型產品）
一、用途與功能
ZJB-5小型真空濾油機廣泛用于電力行業及大型工礦企業對220KV以下輸變電設備絕緣油的凈化處理，也可用于液壓油、潤滑油凈化處理。它能高效地去除油中的水分、氣體和雜質微粒，提高絕緣強度和油品質量，保證電氣設備的安全運行，并具體對電氣設備熱油循環干燥和真空注油、真空抽氣等功能。
二、保證達到性能指標
|
絕緣油初始值為 |
經本機凈化后 |
|
耐電壓≥15KV |
≥60KV |
|
含水量≤50PPm |
≤5-10PPm |
|
含氣量≤12% |
≤0.2% |
三、主要性能指標
|
工作真空度 (pa) |
極限真空度 （pa） |
工作壓力 Mpa |
過濾精度(um) |
工作噪音(dB) |
連續工作時間（H） |
無故障工作時間（H） |
工作溫度 （°c） |
|
≤300 |
≤50 |
≤0.5 |
1--5 |
≤65 |
150 |
＞4500 |
0-100可調 |
四、ZJB系列單級高效真空濾油機技術規格表
|
指標名稱 |
單位 |
ZJB-5 |
ZJB-10 |
ZJB-15 |
ZJB-20 |
ZJB-30 |
ZJB-50 |
ZJB-75 |
ZJB-100 |
ZJB-125 |
ZJB-150 |
ZJB-200 |
|
|
額定流量 |
L/H |
300 |
600 |
900 |
1200 |
2000 |
3000 |
4500 |
6000 |
7500 |
9000 |
12000 |
|
|
總 功率 |
KW |
4 |
9 |
10 |
15 |
26 |
35 |
55 |
70 |
85 |
100 |
115 |
|
|
電 源 |
220v |
380v×3/50HZ |
|||||||||||
|
管 徑 |
進 |
mm |
19 |
25 |
25 |
32 |
32 |
32 |
44 |
44 |
44 |
50 |
50 |
|
出 |
mm |
16 |
19 |
19 |
25 |
25 |
25 |
32 |
32 |
32 |
44 |
44 |
|
|
外形尺寸 |
長 |
mm |
800 |
900 |
1000 |
1000 |
1200 |
1300 |
1300 |
1400 |
1400 |
1500 |
1600 |
|
寬 |
mm |
400 |
600 |
700 |
700 |
800 |
850 |
900 |
1000 |
1100 |
1200 |
1200 |
|
|
高 |
mm |
750 |
800 |
1000 |
1100 |
1200 |
1300 |
1300 |
1500 |
1700 |
1800 |
1900 |
|
|
整機 質量 |
kg |
70 |
100 |
150 |
200 |
270 |
350 |
500 |
700 |
900 |
1100 |
1200 |
|
